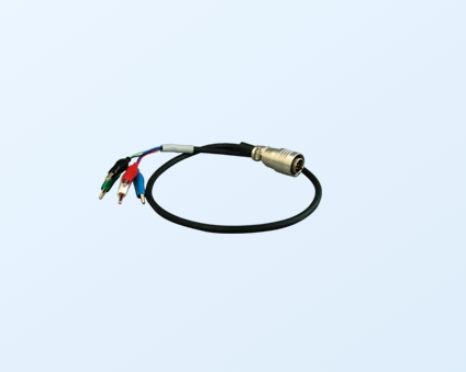

日本KYOWA共和U-16  P12-7 - 4芯鱷魚夾的特點

一、技術特性與電氣性能

1. 四芯設計與橋路兼容性

全橋 / 半橋 / 1/4 橋支持：4 芯結構可靈活適配應變片的三種橋路配置，尤其適用于全橋測量（如稱重傳感器、扭矩測試），通過差分信號消除共模干擾，提升測量精度至 ±0.1με 級別3。

獨立屏蔽與抗干擾：每芯導線采用獨立屏蔽層，配合 KYOWA 專利的低噪聲設計，可在高電磁干擾環境（如電機、變頻器附近）穩定工作，確保信號失真率低于 0.05%。

2. 低電阻與高可靠性

鍍金觸點工藝：夾頭與導線連接處采用鍍金處理，接觸電阻≤1.5mΩ，較普通鍍鎳產品降低 60%6，有效減少因接觸不良導致的測量誤差。

銅合金導體：內部導線選用高純度無氧銅，截面積達 0.5mm2，支持最大電流 10A，滿足長時間連續測量需求。

二、機械結構與材質創新

1. 精密夾持與耐用性

雙彈簧張力調節：通過內置雙彈簧系統，夾頭閉合壓力可達 3N，既能牢固夾持 0.1mm 直徑的細導線，又可避免過度擠壓損壞應變片敏感柵。

不銹鋼材質：夾體采用 SUS304 不銹鋼，耐鹽霧腐蝕能力達 1000 小時以上，適用于化工、海洋工程等惡劣環境。

2. 人體工程學設計

絕緣防滑手柄：手柄采用防滑硅膠材質，表面設計防滑紋，即使戴手套操作也能保持穩固，降低長時間使用的疲勞感。

快速插拔接口：與 U-16 系列設備的連接端采用卡口式設計，3 秒內即可完成插拔，支持 1.5 萬次以上的插拔壽命。

三、應用場景與兼容性

1. 專業測量領域適配

應變片測試：直接連接 KYOWA KFG 系列應變片（如 KFG-10-120-C1-11L1M2S），支持 0.01% FS 的分辨率，適用于航空航天材料測試、橋梁健康監測等高精度場景。

傳感器校準：配合 WDS-500BE 傳感器校驗器3，可快速完成壓力傳感器、扭矩傳感器的校準，兼容 60～1000Ω 橋路電阻。

2. 多設備兼容與擴展

通用接口：4 芯鱷魚夾端兼容香蕉插頭、BNC 接口等，通過適配器（如 P12-7 轉 BNC）可連接示波器、數據采集卡等第三方設備。

長距離傳輸：標配 3 米屏蔽電纜，若需延長至 10 米，可搭配 KYOWA 專用延長線（如 N-39），信號衰減率≤0.5%。
